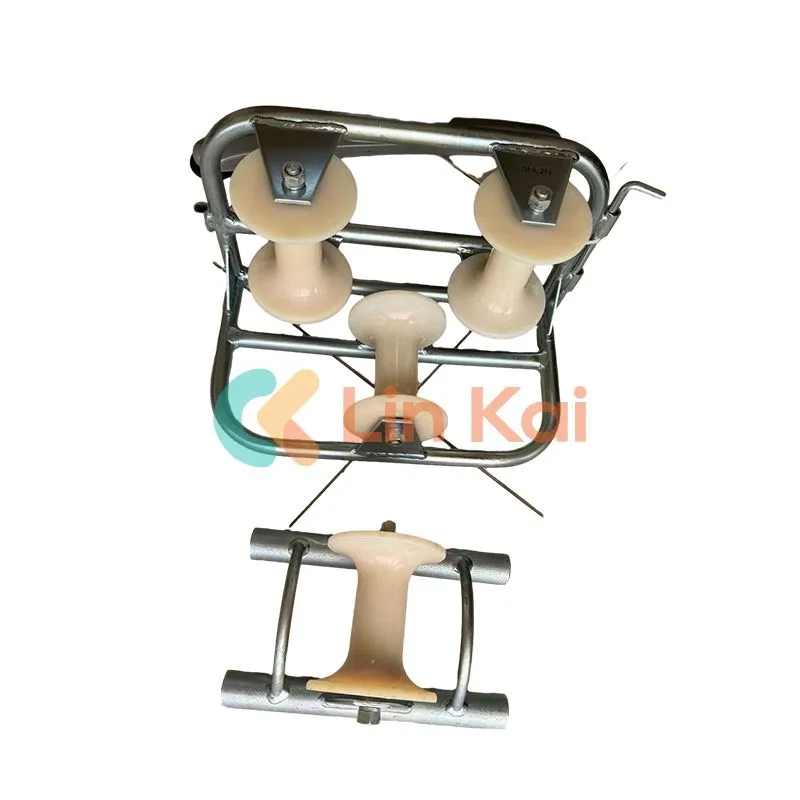

غلتک کابل کش

غلتک های کابل گذاری (همچنین به عنوان غلتک های راهنمای کابل یا غلتک های زمین کابل چرخ نایلونی شناخته می شوند) تولید شده توسط Ningbo Lingkai، چین تجهیزات مهم در سیستم نصب کابل هستند. غلتک های کابل گذاری می توانند کشش کابل را در ناحیه خمش یا چرخش به میزان قابل توجهی کاهش دهند و مجموعه کابل را از آسیب محافظت کنند. این غلتک‌های کابل‌گذاری از مواد بادوام ساخته شده‌اند و می‌توانند با محیط‌های مختلف از جمله داخلی و خارجی، دمای بالا و پایین و شرایط سخت عملیاتی سازگار شوند و اطمینان و پایداری کابل‌گذاری را تضمین کنند.

ارسال استعلام

توضیحات محصول

یک غلتک کابل کش ساخته شده در تولید چین Ningbo Lingkai، که به عنوان غلتک راهنمای کابل یا غلتک زمین کابل چرخ نایلون نیز شناخته می شود، یک دستگاه ضروری است که در سیستم های نصب کابل استفاده می شود و عملکردهای مهم مختلفی را انجام می دهد. این توابع به تفصیل در زیر آمده است:

1. کاهش کشش کابل: یکی از وظایف اصلی غلتک کابل کشی کاهش کشش کابل در مناطقی است که در آن خمیدگی یا تغییر جهت در مسیر کابل وجود دارد. در صورت پشتیبانی مناسب، غلتک تخمگذار کابل می تواند به کاهش فشار روی اجزای کابل کمک کند و از آسیب دیدن آنها به دلیل کشش بیش از حد جلوگیری کند.

2. جلوگیری از سایش کابل: غلتک کابل کش با سطوح صاف طراحی شده است که به کاهش اصطکاک بین کابل و غلتک کمک می کند، از سایش سطح جلوگیری می کند و طول عمر کابل را افزایش می دهد.

3. حفظ مسیر کابل: غلتک تخمگذار به حفظ جهت و ساختار کلی سیستم کابل کمک می کند و با نگه داشتن کابل ها در یک جهت خاص و جلوگیری از گره خوردن یا خارج شدن از محل آنها، پایداری و قابلیت اطمینان آن را تضمین می کند.

4. سازگاری با محیط‌های مختلف: غلتک‌های کابل‌گذاری معمولاً با استفاده از مواد بادوام ساخته می‌شوند که آنها را قادر می‌سازد تا به طور قابل اعتماد در طیف وسیعی از محیط‌ها کار کنند. این محیط ها می توانند شامل تنظیمات داخلی یا خارجی، شرایط دمای بالا یا دمای پایین و سایر محیط های عملیاتی خشن باشند.

غلطک کابل مستقیم برای کابل کشی زیرزمینی

شماره مورد	مدل	بار کاری (KN)	قطر کابل (میلی متر)	ساخت غلتک کابل	وزن (کیلوگرم)
21171	SHL1	10	Φ150	ریخته گری قاب آلومینیومی غلتک آلومینیومی	5.4
21172	SHL1N	10	Φ150	غلتک نایلونی قاب آلومینیومی ریخته گری	3.6
21181	SHL1B	10	Φ160	غلتک آلومینیومی پایه ورق فولادی	5.5
21182	SHL1BN	10	Φ150	غلتک نایلونی پایه ورق فولادی	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	قاب لوله فولادی غلتک آلومینیومی	5.1
21192	SHL1GN	10	Φ150	قاب لوله فولادی غلتک نایلونی	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	غلتک آلومینیومی پایه بلند لوله فولادی	9.4
21202	SHLG1N	10	Φ150	غلتک نایلونی پای بلند لوله فولادی	7.8

توجه: غلتک ها برای نصب کابل برق زیرزمینی مختلف تا قطر Ø200 میلی متر استفاده می شوند، لطفاً غلتک مناسب را با توجه به اندازه کابل خود انتخاب کنید.

تمام شیارها بر روی بلبرینگ ها نصب می شوند. فریم از فولاد گالوانیزه ساخته شده است.

غلتک گوشه کابل

شماره مورد	مدل	بار کاری (KN)	اندازه کابل ها (میلی متر)	وزن (کیلوگرم)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
