بلوک های سیمی قرقره هادی چیست؟

بلوک های سیمی قرقره هادی چیست؟

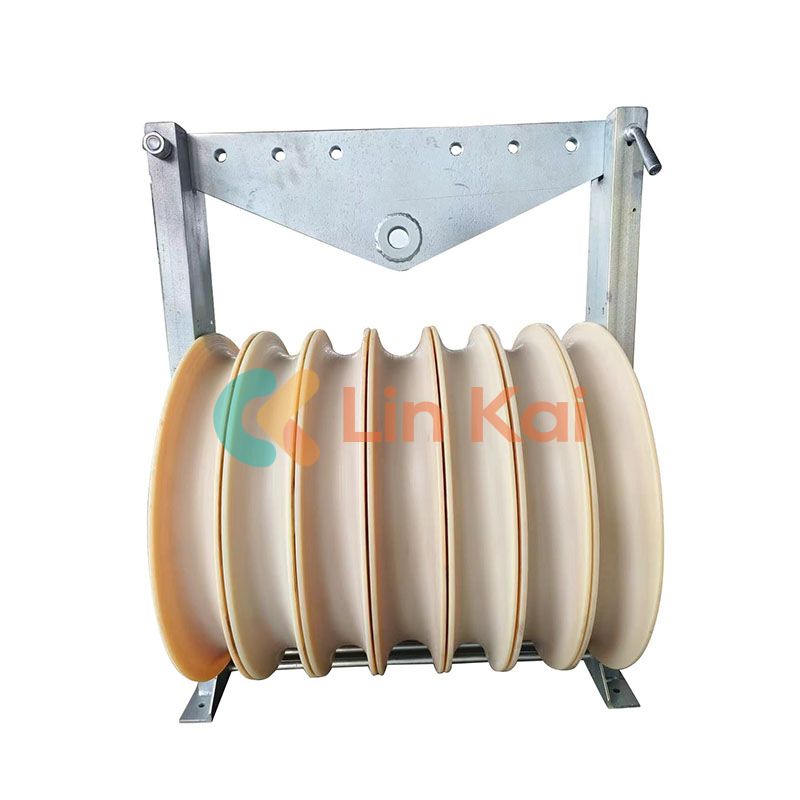

بلوک‌های رشته‌ای قرقره‌های هادی، قرقره‌های تخصصی هستند که برای پشتیبانی و هدایت هادی‌های الکتریکی (سیم‌ها) در طول سیم‌کشی خطوط انتقال هوایی طراحی شده‌اند. این مجموعه معمولاً از یک چرخ شیاردار به نام a تشکیل شده استقرقرهو یک قاب پشتیبان هادی از شیار عبور می کند که برای کاهش اصطکاک و محافظت از سطح هادی آزادانه می چرخد. بلوک ها قبل از شروع کشیدن به طور موقت بر روی سازه های برج یا تکیه گاه های موقت نصب می شوند.

بلوک های سیمی قرقره هادی چگونه کار می کنند؟

در طول عملیات رشته سازی:

• ابتدا طناب خلبانی یا خط کششی در طول کل مسیر نصب می شود.
• بلوک رشته هادی در برج ها یا نقاط زاویه قرار می گیرد.
• هادی به طناب کشش متصل شده و از میان هر شیار کشیده می شود.
• چرخش شیار به طور قابل توجهی اصطکاک را کاهش می دهد و از سایش یا آسیب به هادی جلوگیری می کند.

شیار شیاردار تضمین می کند که هادی حتی در هنگام عبور از زمین های ناهموار یا منحنی ها در مسیر باقی می ماند. حرکت صاف همچنین به خدمه کمک می کند تا تنش مناسب را حفظ کرده و تاخیر در نصب را به حداقل برساند.

چرا بلوک های سیمی قرقره هادی مهم هستند؟

چندین دلیل حیاتی وجود دارد که چرا این بلوک ها در ساخت خطوط برق ضروری هستند:

• کاهش اصطکاک و آسیب:این طرح ساییدگی و سایش هادی ها را به حداقل می رساند و از آسیب های پرهزینه در هنگام نصب جلوگیری می کند.
• مدیریت تنش مناسب:آنها تنش کنترل شده را تسهیل می کنند، که برای افت ثابت هادی و قابلیت اطمینان طولانی مدت ضروری است.
• بهبود ایمنی:کشیدن هادی ها به صورت دستی بدون بلوک، خطر پارگی و آسیب رساندن به کارگران را افزایش می دهد. بلوک ها این خطرات را کاهش می دهند.
• رشته های کارآمد از راه دور:برای دهانه های طولانی یا زمین های دشوار، بلوک ها تضمین می کنند که نصب به آرامی و بدون توقف های غیر ضروری انجام می شود.

کدام انواع بلوک های زهی قرقره هادی وجود دارد؟

بلوک های رشته ای بر اساس تعداد شیارها و موارد استفاده خاص دسته بندی می شوند:

چگونه بلوک سیمی قرقره هادی مناسب را انتخاب می کنید؟

هنگام انتخاب یک بلوک مناسب، در اینجا معیارهای کلیدی وجود دارد:

• اندازه و نوع هادی:اطمینان حاصل کنید که قطر نوار حداقل 30 تا 40 برابر قطر هادی باشد تا تنش خمشی به حداقل برسد.
• تعداد رهبران ارکستر:بلوک‌هایی را انتخاب کنید که تعداد نوارها مطابق با طرح خط شما باشد - تک برای یک هادی، چندگانه برای سیستم‌های همراه.
• ظرفیت بار نامی:بار کاری باید از حداکثر کشش کششی با یک حاشیه ایمنی تجاوز کند.
• قاب و جنس:قاب ها معمولاً از فولاد گالوانیزه و شیارها از جنس آلومینیوم با مقاومت بالا یا نایلون MC با پوشش محافظ اختیاری هستند.

ملاحظات ایمنی چه اهمیتی دارد؟

• نصب صحیح:برای جلوگیری از جابجایی تصادفی در حین کشیدن، از لنگر زدن ایمن روی برج ها اطمینان حاصل کنید.
• بازرسی منظم:برای جلوگیری از خرابی در اواسط کار، مرتباً شرایط نوار و یاتاقان را بررسی کنید.
• استفاده از تجهیزات حفاظتی:هنگام کار با هادی ها و ابزارهای پر فشار، کارگران باید از PPE استفاده کنند.

سوالات متداول

هدف اصلی بلوک سیمی قرقره هادی چیست؟
در هنگام نصب خط هوایی، هادی را هدایت و پشتیبانی می کند و در عین حال اصطکاک و آسیب مکانیکی را به حداقل می رساند.

چگونه مواد روکش روی عملکرد تأثیر می گذارد؟
نوارهای ساخته شده از نایلون MC یا آلومینیوم با آستر اصطکاک را کاهش داده و سایش هادی را به حداقل می رساند.

آیا یک بلوک قرقره می تواند چندین هادی را اداره کند؟
بله - بلوک های چند شیو برای کارکرد همزمان دو، سه یا چهار هادی طراحی شده اند.

آیا بلوک های سیمی قرقره هادی فقط برای خطوط برق است؟
در درجه اول بله، اما بلوک های مشابه را می توان در مخابرات و سایر نصب کابل های سربار استفاده کرد.

چه عواملی بر انتخاب بلوک تأثیر می گذارد؟
اندازه هادی، بار کششی، محیط و پیچیدگی مسیر همگی بر انتخاب بلوک تأثیر می گذارند.
