غلتک زمینی کابل چرخ نایلونی چگونه می تواند نصب کابل زیرزمینی را ایمن تر و کارآمدتر کند؟

خلاصه مقاله:نصب کابل زیرزمینی به چیزی بیش از تکنسین های ماهر و کابل های باکیفیت نیاز دارد. تجهیزات پشتیبان مناسب می تواند به طور قابل توجهی بر راندمان کشش، محافظت از کابل و ایمنی نصب تأثیر بگذارد. الفغلتک زمینی کابل چرخ نایلونییک مسیر صاف و کنترل‌شده برای کابل‌های برق زیرزمینی فراهم می‌کند، به خصوص زمانی که کابل‌ها باید از بخش‌های مستقیم، خم‌ها و گوشه‌های ترانشه عبور کنند. این غلتک ها که برای هدایت و پشتیبانی کابل طراحی شده اند، به کاهش اصطکاک، جلوگیری از ناهماهنگی کابل ها و محافظت از سطوح کابل در هنگام نصب کمک می کنند. این راهنما توضیح می‌دهد که غلطک‌های زمینی کابل چرخ نایلونی چگونه کار می‌کنند، چگونه مدل مناسب را انتخاب کنید و چرا آنها بخش مهمی از نصب حرفه‌ای کابل زیرزمینی هستند.

فهرست مطالب

• چرا نصب کابل زیرزمینی به غلتک زمینی نیاز دارد؟
• غلتک زمینی کابل چرخ نایلونی چیست؟
• ویژگی های کلیدی غلتک های زمینی کابل چرخ نایلونی چیست؟
• خریداران چه مشخصات فنی را باید در نظر بگیرند؟
• غلتک های زمینی کابل چرخ نایلونی در کجا استفاده می شود؟
• چگونه باید غلتک زمین کابل مناسب را انتخاب کنید؟
• چگونه این غلتک ها نصب کابل را بهبود می بخشند؟
• چگونه می توانید غلتک های زمین کابل را نگهداری کنید؟
• سوالات متداول
• نتیجه گیری

چرا نصب کابل زیرزمینی به غلتک زمینی نیاز دارد؟

کابل‌های برق زیرزمینی می‌توانند سنگین، انعطاف‌پذیر و کنترل آن در حین نصب دشوار باشد. هنگامی که کابل مستقیماً روی سطح زمین یا ترانشه کشیده می شود، اصطکاک و تماس کنترل نشده ممکن است مقاومت کششی را افزایش داده و فشار غیرضروری بر روی غلاف کابل ایجاد کند.

اینجاست که یکغلتک زمینی کابل چرخ نایلونیارزشمند می شود. غلتک به جای اینکه به کابل اجازه دهد مستقیماً روی بتن، خاک، شن یا سطوح دیگر کشیده شود، یک مسیر نورد کنترل شده را فراهم می کند. در خم ها و تغییر جهت، غلتک هایی که به درستی قرار گرفته اند نیز به حفظ مسیر کابل مورد نظر کمک می کنند.

نصب حرفه ای کابل می تواند از غلتک ها بهره مند شود زیرا آنها کمک می کنند:

• کابل ها را در طول مسیر نصب برنامه ریزی شده هدایت کنید.
• تماس مستقیم بین کابل و سطح زمین را کاهش دهید.
• اصطکاک را در حین کشیدن کابل به حداقل برسانید.
• احتمال لغزش کابل یا حرکت در خارج از مسیر ترانشه را کاهش دهید.
• کابل ها را در بخش ها و گوشه های مستقیم پشتیبانی کنید.
• ثبات کلی نصب و ایمنی محل کار را بهبود بخشید.

لینگکایاطلاعات محصول به طور خاص غلتک های زمینی کابل چرخ نایلونی را به عنوان تجهیزاتی برای هدایت و پشتیبانی کابل ها، به ویژه در خم هایی که پایداری کابل مهم است، توصیف می کند.

غلتک زمینی کابل چرخ نایلونی چیست؟

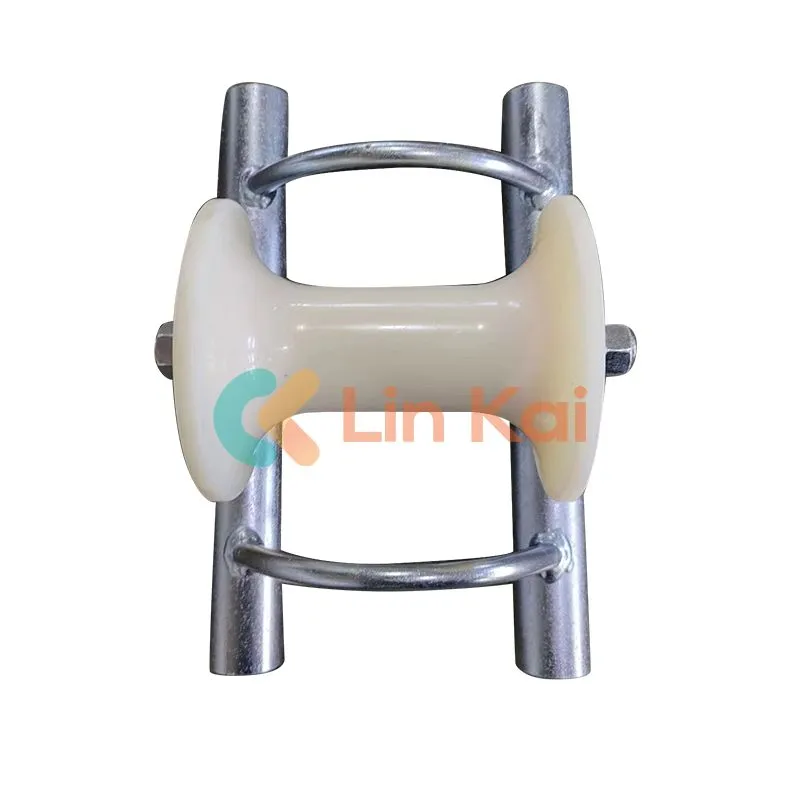

غلتک زمینی کابل چرخ نایلونی یک ابزار نصب کابل است که برای پشتیبانی و هدایت کابل های زیرزمینی در حالی که آنها در موقعیت خود قرار می گیرند طراحی شده است. به طور کلی از یک قاب نگهدارنده، غلتک یا شیار، شفت و مجموعه بلبرینگ تشکیل شده است.

چرخ نایلونی بسیار مفید است زیرا سطح تماس صافی را برای کابل فراهم می کند. در طول کشیدن کابل، چرخ با حرکت کابل می چرخد ​​و به کابل کمک می کند تا در مسیر نصب به جای لغزش مداوم روی زمین حرکت کند.

بسته به پیکربندی نصب، می توان از طرح های مختلف غلتکی استفاده کرد. غلتک های خط مستقیم برای مسیرهای کابلی نسبتا مستقیم مناسب هستند، در حالی که غلتک های گوشه ای برای نصب کابل در گوشه های ترانشه طراحی شده اند.

با توجه به مشخصات محصول Lingkai، محدوده غلتک زمین کابل آن شامل پیکربندی های خط مستقیم و غلتک های گوشه است، با مدل هایی که برای کابل هایی تا حدود Ø200 میلی متر طراحی شده اند. غلتک ها بر روی بلبرینگ ها نصب می شوند، در حالی که فریم ها از فولاد گالوانیزه ساخته شده اند.

ویژگی های کلیدی غلتک های زمینی کابل چرخ نایلونی چیست؟

1. سطح تماس نایلونی صاف

چرخ نایلونی یک سطح تماس نورد بین کابل و تجهیزات نصب ایجاد می کند. این به هدایت کابل کمک می کند و در عین حال کشیدن غیر ضروری را در سطوح ناهموار کاهش می دهد.

2. غلتک های نصب شده بر یاتاقان

یاتاقان ها به غلاف ها اجازه می دهند همزمان با حرکت کابل بچرخند. این طراحی از حرکت نرم‌تر کابل پشتیبانی می‌کند و می‌تواند به کاهش مقاومت در هنگام نصب کمک کند.

3. قاب فولادی گالوانیزه

یک قاب فولادی گالوانیزه یک راه حل ساختاری عملی برای محیط های نصب سخت ارائه می دهد. نصب کابل اغلب در خارج از منزل، داخل ترانشه ها یا در محل هایی که تجهیزات ممکن است با رطوبت، گرد و غبار و جابجایی مکانیکی مواجه شوند، انجام می شود.

4. تنظیمات چندگانه

قطرهای مختلف کابل و مسیرهای نصب به ابعاد غلتکی متفاوت نیاز دارند. پیکربندی های موجود شامل مدل هایی با غلتک های نایلونی یا آلومینیومی و ساختارهای مختلف قاب است.

5. پشتیبانی از کابل های زیرزمینی با قطر بزرگ

لینگکای تصریح می کند که غلطک های زمین کابل چرخ نایلونی آن می تواند برای نصب کابل برق زیرزمینی تا Ø200 میلی متر استفاده شود، اگرچه مدل مناسب باید با توجه به قطر کابل و شرایط نصب واقعی انتخاب شود.

خریداران چه مشخصات فنی را باید در نظر بگیرند؟

انتخاب غلتک کابل فقط بر اساس ظاهر می تواند منجر به نصب نامناسب شود. خریداران حرفه ای باید قطر کابل، بار کاری، ساختار قاب، مواد چرخ، پیکربندی غلتک و شرایط سایت را ارزیابی کنند.

نمونه های زیر بر اساس مشخصات منتشر شده برای محدوده غلتکی کابل خط مستقیم Lingkai است:

این مشخصات نشان می دهد که چرا انتخاب مدل اهمیت دارد. غلتکی که برای کابل کوچکتر طراحی شده است نباید به طور خودکار برای کابل بزرگتر یا سنگین تر استفاده شود. خریداران باید بار کاری نامی غلتک و محدوده قطر کابل را با نیازهای واقعی پروژه مطابقت دهند.

غلتک های زمینی کابل چرخ نایلونی در کجا استفاده می شود؟

غلطک های زمین کابل چرخ نایلونی در درجه اول با نصب کابل برق زیرزمینی مرتبط هستند. آنها را می توان در امتداد مسیرهای کابل قرار داد تا در حالی که کابل از یک قرقره به سمت موقعیت نهایی خود کشیده می شود، پشتیبانی مداوم را فراهم کنند.

کاربردهای معمولی عبارتند از:

• نصب کابل برق زیرزمینی:کابل های نگهدارنده که از طریق ترانشه ها کشیده می شوند.
• پروژه های زیربنایی تاسیساتی:کمک به تیم های نصب برای کنترل کابل ها در مسیرهای زیرزمینی برنامه ریزی شده.
• پروژه های برق صنعتی:پشتیبانی از کابل های سنگین در طول ساخت و ساز کارخانه و تاسیسات.
• نصب گوشه ترانشه:استفاده از غلتک های گوشه ای برای هدایت کابل ها در اطراف تغییرات جهت.
• پروژه های کابل با قطر بزرگ:انتخاب مدل های غلتکی مناسب برای کابل های نزدیک به محدوده Ø200 میلی متر.

برای نصب گوشه، Lingkai مدل‌های غلتکی گوشه کابل اختصاصی را با بار کاری از 8 کیلو نیوتن تا 10 کیلو نیوتن و اندازه کابل از ≤Ø80 میلی‌متر تا ≤Ø150 میلی‌متر فهرست می‌کند.

چگونه باید غلتک زمین کابل مناسب را انتخاب کنید؟

یک فرآیند انتخاب عملی باید با کابل شروع شود تا غلتک. قبل از خرید، تیم های نصب باید پارامترهای کلیدی پروژه را جمع آوری کرده و با مشخصات سازنده مقایسه کنند.

مرحله 1: قطر کابل را تأیید کنید

قطر خارجی کابل را اندازه گیری یا تأیید کنید. این یکی از مهمترین پارامترها است زیرا غلتک باید پشتیبانی مناسب را بدون محدود کردن حرکت کابل فراهم کند.

مرحله 2: وزن کابل و شرایط کشش را بررسی کنید

کابل های سنگین می توانند بار مکانیکی قابل توجهی را در حین کشیدن ایجاد کنند. غلتک انتخاب شده باید ظرفیت بار کاری کافی برای شرایط نصب داشته باشد.

مرحله 3: بخش های مستقیم و گوشه را شناسایی کنید

یک مسیر کابل مستقیم و یک گوشه ترانشه تیز لزوماً به پیکربندی غلتکی یکسان نیاز ندارند. از غلتک های خط مستقیم برای مقاطع مستقیم و غلتک های گوشه ای مناسب که جهت کابل تغییر می کند استفاده کنید.

مرحله 4: محیط نصب را در نظر بگیرید

پروژه های در فضای باز، سایت های ساخت و ساز و ترانشه های زیرزمینی ممکن است تجهیزات را در معرض خاک و رطوبت قرار دهند. ساختار قاب محکم و چیدمان بلبرینگ مناسب می تواند از عملکرد قابل اعتماد پشتیبانی کند.

مرحله 5: مجموع نیازهای پروژه را مقایسه کنید

برای پروژه‌های بزرگ، خریداران باید تعداد غلتک‌های مورد نیاز، طول مسیر کابل، فاصله، مقدار گوشه، الزامات حمل‌ونقل و برنامه نصب را به جای ارزیابی فقط قیمت واحد در نظر بگیرند.

چگونه این غلتک ها نصب کابل را بهبود می بخشند؟

ارزش غلتک زمینی کابل چرخ نایلونی فراتر از پشتیبانی ساده از یک کابل است. غلتک هایی که به درستی قرار گرفته اند می توانند به فرآیند نصب کنترل شده تری کمک کنند.

در عمل، هدف ایجاد یک مسیر کابل کنترل شده از قرقره تا موقعیت نصب نهایی است. قرار دادن صحیح غلتک می تواند عملیات کشش را قابل پیش بینی تر کند و برای خدمه نصب آسان تر کند.

چگونه می توانید غلتک های زمین کابل را نگهداری کنید؟

اگرچه غلطک های کابل ابزارهای مکانیکی نسبتاً ساده ای هستند، بازرسی معمول می تواند به حفظ عملکرد آنها در پروژه های مکرر کمک کند.

• قبل از هر نصب اصلی، چرخ های نایلونی را بررسی کنید.
• یاتاقان ها را از نظر مقاومت غیرعادی یا صدای غیرعادی بررسی کنید.
• قاب را از نظر تغییر شکل یا آسیب قابل مشاهده بررسی کنید.
• خاک، گل و لای و زباله را از اجزای متحرک پاک کنید.
• قبل از شروع کشیدن کابل بررسی کنید که غلتک آزادانه بچرخد.
• از بار کاری مشخص شده تجاوز نکنید.
• قبل از بازگرداندن غلتک به سرویس، قطعات آسیب دیده را تعویض کنید.

الزامات نگهداری ممکن است بسته به فرکانس عملیاتی، شرایط محل، وزن کابل و شیوه های جابجایی متفاوت باشد. یک بازرسی اولیه قبل از استفاده به ویژه قبل از یک عملیات طولانی کشیدن کابل مهم است.

سوالات متداول در مورد غلتک های زمینی کابل چرخ نایلونی

1. غلتک زمینی کابل چرخ نایلونی برای چه استفاده می شود؟

برای هدایت و پشتیبانی کابل های زیرزمینی در هنگام نصب استفاده می شود. غلتک یک مسیر نورد کنترل شده را فراهم می کند که به کاهش تماس مستقیم کابل با زمین کمک می کند و از تراز کابل پشتیبانی می کند.

2. غلتک های Lingkai چه قطر کابلی را می توانند در خود جای دهند؟

مشخصات منتشر شده Lingkai نشان می دهد که محدوده غلتکی زمین کابل چرخ نایلونی آن می تواند برای کابل های برق زیرزمینی تا حدود Ø200 میلی متر استفاده شود. مدل صحیح باید با توجه به قطر کابل و الزامات پروژه انتخاب شود.

3. آیا غلطک های نایلونی برای کابل های سنگین زیرزمینی مناسب هستند؟

آنها زمانی می توانند مناسب باشند که مدل انتخابی دارای رتبه بندی بار کاری مناسب و ظرفیت اندازه کابل باشد. برخی از مدل های خط مستقیم فهرست شده دارای بار کاری 10 کیلونیوتن هستند، اما خریداران همیشه باید شرایط بار واقعی پروژه را قبل از انتخاب بررسی کنند.

4. تفاوت بین غلطک کابل مستقیم و گوشه چیست؟

غلتک های خط مستقیم عمدتاً برای مسیرهای کابلی نسبتاً مستقیم طراحی شده اند، در حالی که غلتک های گوشه ای برای پشتیبانی و هدایت کابل ها در اطراف گوشه های ترانشه یا تغییر جهت در نظر گرفته شده اند.

5. چرا از بلبرینگ در غلتک کابل استفاده می شود؟

یاتاقان ها به غلتک یا شیار اجازه می دهند در حین حرکت کابل بچرخند. این از حرکت نرم‌تر کابل پشتیبانی می‌کند و به کاهش مقاومت در هنگام کشیدن کمک می‌کند.

6. برای قاب غلتکی از چه موادی استفاده می شود؟

لینگکای بیان می کند که قاب غلتک های کابل آن از فولاد گالوانیزه ساخته شده است. مدل‌های مختلف می‌توانند از ساختارهای مختلف قاب، از جمله قاب آلومینیومی ریخته‌گری، پایه ورق فولادی و طرح‌های قاب لوله‌های فولادی استفاده کنند.

نتیجه گیری

یک فرآیند قابل اعتماد نصب کابل زیرزمینی به کنترل حرکت کابل از ابتدای عملیات کشیدن تا قرار دادن نهایی بستگی دارد. یک به درستی انتخاب شده استغلتک زمینی کابل چرخ نایلونیمی تواند راهنمایی، پشتیبانی و تماس چرخشی مورد نیاز را برای کنترل و کارآمدتر کردن نصب کابل فراهم کند.

برای خریداران حرفه ای، مهمترین ملاحظات قطر کابل، بار کاری، پیکربندی غلتک، مسیر نصب، الزامات گوشه، ساخت قاب و شرایط کلی پروژه است. Lingkai با مدل های طراحی شده برای اندازه های مختلف کابل و تنظیمات نصب، راه حل های عملی را برای پروژه های نصب کابل زیرزمینی ارائه می دهد. اگر غلتک های کابل را برای پروژه های تاسیساتی، صنعتی، زیرساختی یا برقی تهیه می کنید، محدوده غلتک زمینی کابل چرخ نایلونی را بررسی کنید.با ما تماس بگیریدبرای انتخاب مدل، مشخصات فنی، و قیمت مناسب برای پروژه شما.
