محافظ آستین اتصال

محافظ آستین اتصال با کیفیت Lingkai دارای یک آستین محافظ اتصال سیم زمین و یک آستین محافظ اتصال ACSR است و برای محافظت از اتصالات آستین تراکمی برای هادی ACSR در عملیات رشته‌بندی خط طراحی شده است و باعث می‌شود آنها به طور ایمن از بلوک‌های رشته‌ای عبور کنند. اتصالات پوششی شامل دو تکه پوسته است که از فولاد گالوانیزه ساخته شده است. هر دو انتها با قطعات لاستیکی نصب شده اند که از اتصال دهانه میانی در هنگام عبور از روی قرقره های سیمی محافظت می کند.

ارسال استعلام

توضیحات محصول

محافظ آستین با کیفیت بالا Lingkai راه حلی بادوام و مقرون به صرفه است که از اتصالات ACSR در برنامه های انتقال و توزیع محافظت می کند. محافظ آستین ها از مواد با کیفیت بالا ساخته شده است.

محافظ آستین های اتصال ما برای اطمینان از اتصال بهینه بین هادی های ACSR و در عین حال از آنها در برابر عوامل محیطی محافظت می کند.

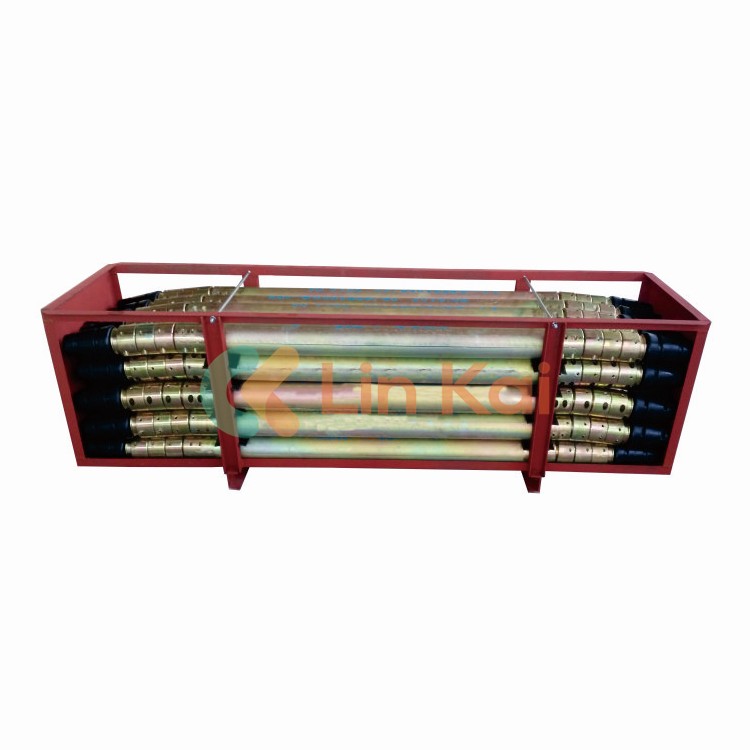

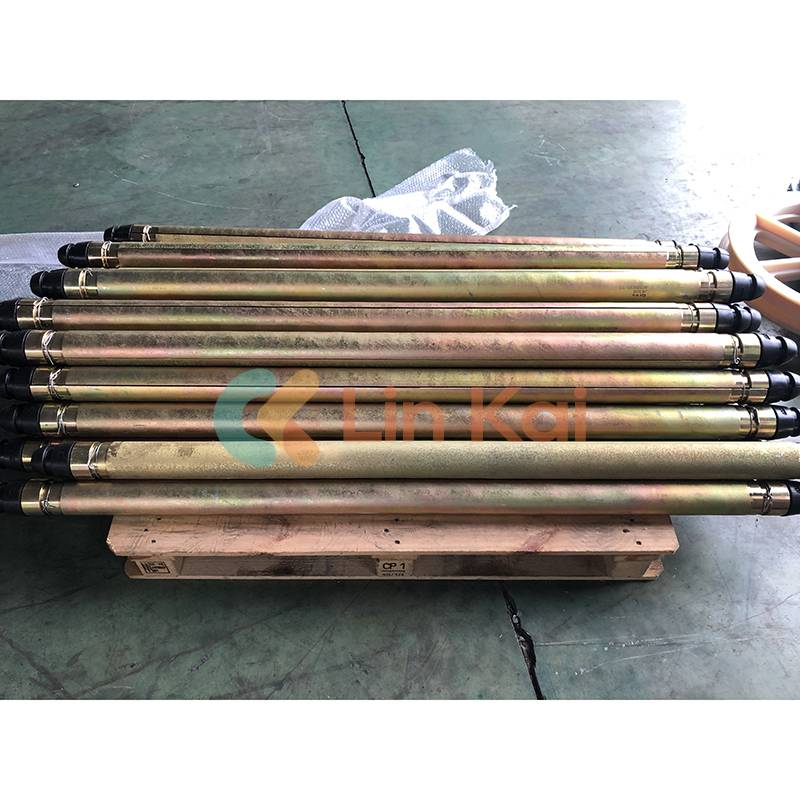

اتصالات پوششی شامل دو تکه پوسته است که از فولاد گالوانیزه ساخته شده است. هر دو انتها با قطعات لاستیکی نصب شده اند که از اتصال دهانه میانی در هنگام عبور از روی قرقره های سیمی محافظت می کند.

محافظ آستین‌های اتصالی (استفن‌کننده‌ها) برای محافظت از مفصل رسانا در طول عملیات رشته‌بندی هادی بالای سر استفاده می‌شود.

مشخصات اصلی محافظ آستین اتصال سیم ارت

شماره مورد	مدل	ابعاد اصلی (میلی متر)				سیم زمین قابل اجرا

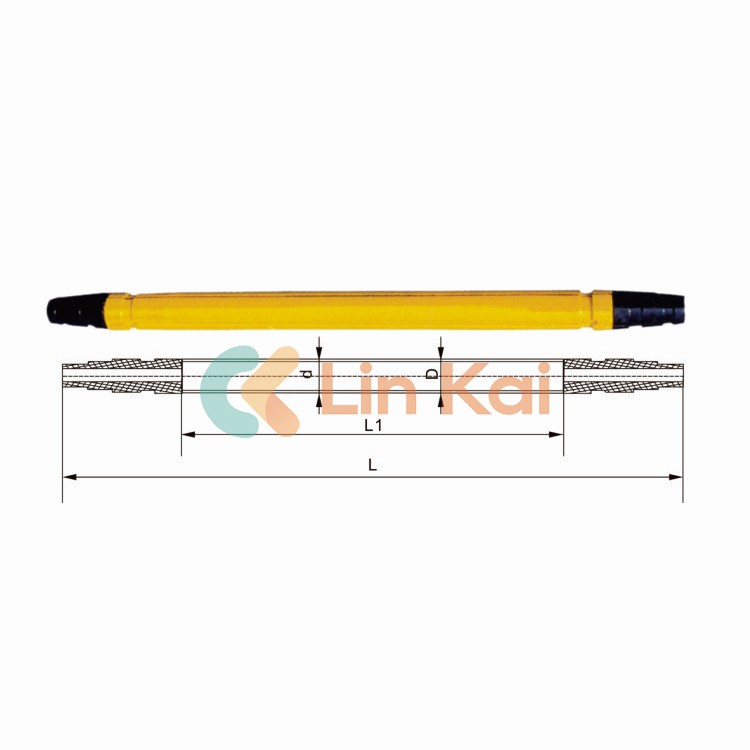

شماره مورد	مدل	D	L	d	L1	سیم زمین قابل اجرا
17213	J55G	Φ30	450	F24	280	GJ50، GJ55
17214	J70G	Φ30	510	F24	340	JLB65، GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30، GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120، JLB120
17219	J150G	F45	850	F37	530	GJ150، LGJ70/40، LGJ95/55

توجه: نیاز به اندازه های مختلف باید در قرارداد ذکر شود.

این محافظ آستین اتصال ACSR برای لوله چین دار قابل استفاده است که با استاندارد DL/T758-2001 اتصالات اتصال با اتصال لبه هیدرولیک مطابقت دارد. اگر اندازه لوله چین با استاندارد متفاوت است، ابعاد اتصال آستین‌ها باید در قرارداد مشخص شود.

مشخصات اصلی

شماره مورد	مدل	ابعاد اصلی (میلی متر)				هادی قابل اجرا (حداکثر)
شماره مورد	مدل	D	L	d	L1	هادی قابل اجرا (حداکثر)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
